Дизельные горелки IL-L

Автоматическая дутьевая блочная горелка СИБСТРОНГ ® предназначена для работы в водогрейных и паровых котлах различных конструкций, технологических установках в том числе зерносушильных, нефтеперерабатывающих, печах нагрева и т.п.

Тип горелки обеспечивает стабильную работу на дизельном топливе.

В составе горелки в стандартной комплектации установлен насос топливный типа НШ (Россия), по дополнительному запросу устанавливается топливный насос марки Suntec (Франция).

Возможности Центра сервисного обслуживание позволяют проводить периодическое и сезонное обслуживание горелок на высоком уровне и в короткий срок.

ТЕХНИЧЕСКИЕ И ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

  • Функционируют в одно-, двух-, трехступенчатом и модуляционном режиме.
  • Основной вид топлива - дизель.
  • Применяются для работы со всеми типами камеры сгорания.
  • Механическое распыление топлива под высоким давлением при помощи форсунки.
  • Полное сжигание топлива с помощью регулирования соотношения количества воздуха и топлива.
  • Регулирование расхода воздуха при минимальном и максимальном режиме работы, обеспечивается электрическим сервоприводом. Автоматическое перекрытие доступа воздуха в топку при остановке работы горелки.
  • Горелка оборудована крепёжным фланцем и уплотнительной прокладкой, а также двумя гибкими топливными шлангами, и форсунками.

IL-L — одноступенчатые, IL-L2 — двухступенчатые, IL-L3 — трехступенчатые, IL-LM — модуляционные

IL-LТепловая мощностьРасход топливаПотребляемая электрическая мощностьМощность электродвигателяДиаметр топливопровода вх-выхВес, не более
IL-2L 50-90 кВт/ч 4,2-7,6 кг/час 1 кВт 0,37 кВт 3/8-3/8 дюйм 36 кг
IL-2LA 90-230 кВт/ч 7,6-19 кг/час 1 кВт 0,37 кВт 3/8-3/8 дюйм 36 кг
IL-3LA 200-500 кВт/ч 17-42 кг/час 1,4 кВт 0,75 кВт 1/2-3/8 дюйм 52 кг
IL-5L 465-850 кВт/ч 39-72 кг/час 2,7 кВт 1,5 кВт 1/2-3/8 дюйм 62 кг
IL-L2Тепловая мощностьРасход топливаПотребляемая электрическая мощностьМощность электродвигателяДиаметр топливопровода вх-выхВес, не более
IL-3L2 140-350 кВт/ч 12-30 кг/час 1,4 кВт 0,75 кВт 1/2-3/8 дюйм 52 кг
IL-3L2A 200-700 кВт/ч 17-59 кг/час 1,4 кВт 0,75 кВт 1/2-3/8 дюйм 52 кг
IL-5L2 465-1200 кВт/ч 39-101 кг/час 2,7 кВт 1,5 кВт 1/2-3/8 дюйм 62 кг
IL-7L2 600-1800 кВт/ч 50-152 кг/час 4,2 кВт 3 кВт 1/2-3/8 дюйм 107 кг
IL-8L2 700-2900 кВт/ч 59-245 кг/час 5,2 кВт 4 кВт 1/2-3/8 дюйм 113 кг
IL-8L2A 700-3200 кВт/ч 59-270 кг/час 5,2 кВт 4 кВт 1/2-3/8 дюйм 113 кг
IL-9L2 1000-4000 кВт/ч 85-337 кг/час 7,1 кВт 5,5 кВт 3/4-1/2 дюйм 208 кг
IL-L3
IL-LM
Тепловая мощностьРасход топливаПотребляемая электрическая мощностьМощность электродвигателяДиаметр топливопровода вх-выхВес, не более
IL-7L3 600-1800 кВт/ч 50-152 кг/час 4,2 кВт 3 кВт 1/2-3/8 дюйм 107 кг
IL-8L3 700-2900 кВт/ч 59-245 кг/час 5,2 кВт 4 кВт 1/2-3/8 дюйм 113 кг
IL-8L3A 700-3200 кВт/ч 59-270 кг/час 5,2 кВт 4 кВт 1/2-3/8 дюйм 113 кг
IL-9L3 1000-4000 кВт/ч 85-337 кг/час 7,1 кВт 5,5 кВт 3/4-1/2 дюйм 208 кг
IL-10L3 1200-6000 кВт/ч 101-506 кг/час 12,6 кВт 11 кВт 3/4-1/2 дюйм 230 кг
IL-5LM 465-1200 кВт/ч 39-101 кг/час 2,7 кВт 1,5 кВт 1/2-3/8 дюйм 62 кг
IL-7LM 600-1800 кВт/ч 50-152 кг/час 4,2 кВт 3 кВт 1/2-3/8 дюйм 107 кг
IL-8LM 700-2900 кВт/ч 59-245 кг/час 5,2 кВт 4 кВт 1/2-3/8 дюйм 113 кг
IL-8LMA 700-3200 кВт/ч 59-270 кг/час 5,2 кВт 4 кВт 1/2-3/8 дюйм 113 кг
IL-9LM 1000-4000 кВт/ч 85-337 кг/час 7,1 кВт 5,5 кВт 3/4-1/2 дюйм 208 кг
IL-10LM 1200-6000 кВт/ч 101-506 кг/час 12,6 кВт 11 кВт 3/4-1/2 дюйм 230 кг

Габаритные размеры (мм)

Тип горелкиАВСdКDD maxFGНLМ
IL-2L 450 475 250 130 120 205 300 395 118 147 104 М8
IL-3L 650 605 307 160 130 255 350 470 136 212 150 М10
IL-5L 745 690 370 180 175 305 450 550 150 220 156 М12
IL-7L 870 810 400 200 220 310 500 630 196 260 184 М12
IL-8L 870 810 400 240 220 305 500 630 196 260 184 М12
IL-9L 1050 1000 495 240 235 355 500 750 256 330 233 М16
IL-10L 975 1040 490 300 340 455 500 750 284 355 251 М16


Чертежи и габаритные размеры дизельная горелка IL-T

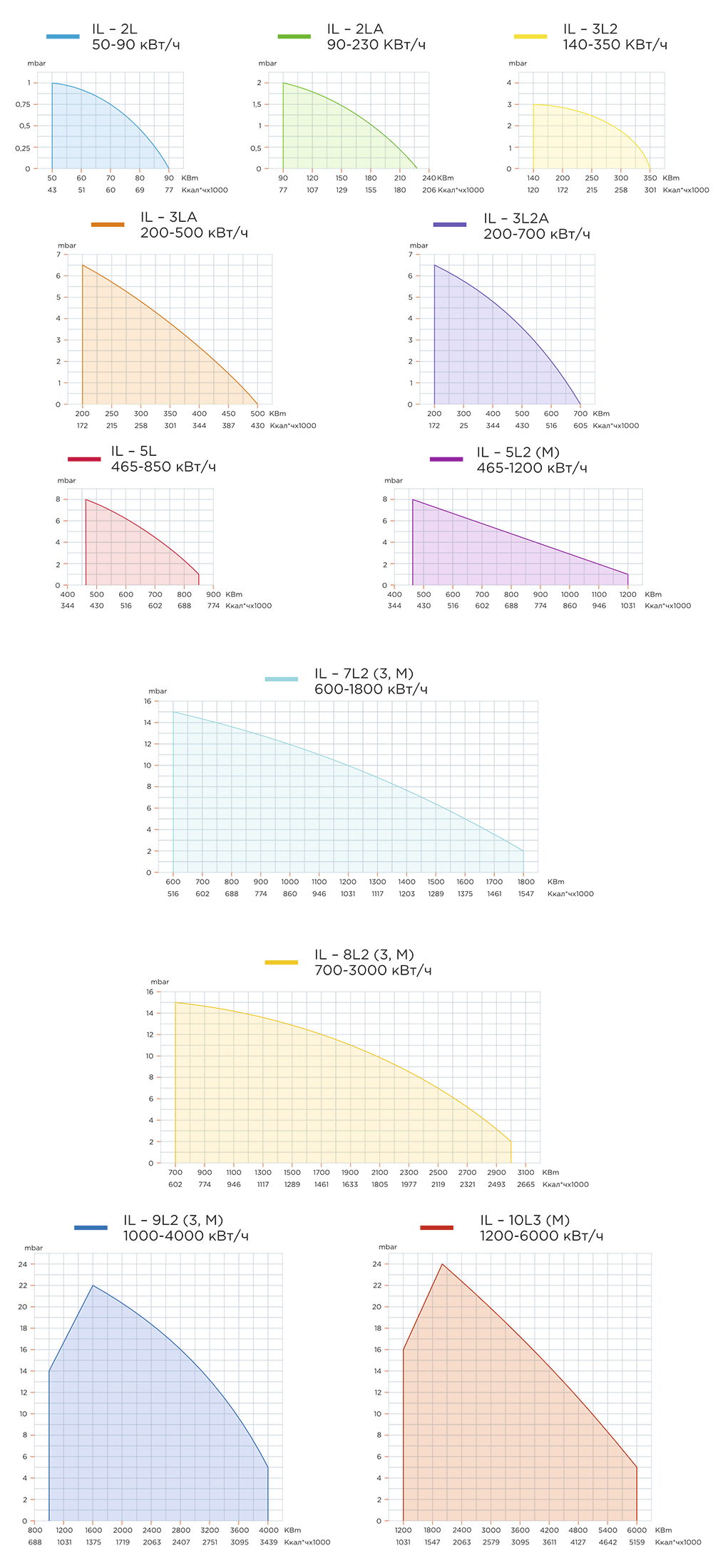

Диаграммы мощности

Диаграммы мощности дизельных горелка IL-T

КОМПЛЕКТАЦИЯ ГОРЕЛОК СЕРИЙНО

Корпус горелки, крышка корпуса, ответный фланец горелки, фланцевое уплотнение, электродвигатель горелки, вентиляторное колесо, система соленоидных клапанов, топливный узел горелки для лёгкого жидкого вида топлива, форсунки, пульт управления с автоматом горения, труба горелочная с турбулятором, воздушная заслонка с сервоприводом (для одноступенчатых горелок без сервопривода), трансформатор розжига, кабели зажигания, электроды зажигания, датчик пламени, внешняя насосная станция (насос), топливные шланги, редукционный клапан, манометр.

ВОЗМОЖНА ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

  • фланец переходной одинарный
  • фланец переходной двойной
  • фланец переходной теплоизолированный
  • опора механическая передвижная с переходным фланцем
  • щит управления котлом с датчиками термосопротивления
  • щит управления горелкой с датчиками термосопротивления
  • нестандартное исполнение длины горелочной трубы
  • отнесение пульта горелки от корпуса до 3 м.
  • нестандартное положение горелки на технологической установке (вертикально)
  • комплект форсунок
  • топливный насос

ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ

  • Топливо используемое для сжигания в горелках: Топливо дизельное. Технические условия ГОСТ 305-2013
  • Напряжение питания, номинальное: 220-380 В, 50Гц

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

  • Корпус горелки из сплава алюминия.
  • Высокоэффективный вентилятор повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
  • Воздухозаборник с устройством регулировки потока воздуха.
  • Один трёхфазный электродвигатель приводит в действие вентилятор, второй -жидкотопливный насос.
  • Один электрический сервопривод с механическим кулачковым механизмом для регулирования соотношения воздуха и топлива на ступенчатых горелках и два сервопривода с электронным управлением на модуляционных горелках.
  • Шестеренчатый насос высокого давления НШ10 (Россия).
  • Блок распыления с соленоидом закрывающим форсунку шпилькой.
  • Блок автоматического контроля и управления горелкой.
  • Контроль наличия пламени с помощью фотодатчика.
  • Щит управления включает в себя: переключатели режимов работы горелки, индикаторы работы и блокировки горелки.
  • Клеммный блок для подвода электропитания и подключения термостатов для управления горелкой 1-ой, 2-ой ступени или подключения регулятора мощности.
  • Степень пылевлагозащиты горелки IP40.
