Газовые и комбинированные горелки IL-G/IL-GL/IL-GS/IL-GST
Газовые горелки «СИБСТРОНГ» производятся в соответствии с международными и российскими стандартами применяемыми к производству и эксплуатации газового оборудования.
Все комплектующие горелок собственного производства проходят многоступенчатый контроль качества.
Применяемое газовое оборудование и автоматика ведущих российских и иностранных производителей обеспечивает высокую промышленную и экологическую безопасность и стабильность работы горелок «СИБСТРОНГ».
ВОЗМОЖА НАСТРОЙКА В СТУПЕНЧАТОМ РЕЖИМЕ
ТЕХНИЧЕСКИЕ И ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
- Газовые горелки «СИБСТРОНГ» производятся в соответствии с международными и российскими стандартами применяемыми к производству и эксплуатации газового оборудования.
- Все комплектующие горелок собственного производства проходят многоступенчатый контроль качества.
- Функционируют в двухступенчатом и модуляционном режиме — регулирование мощности осуществляется при помощи электронного регулятора установленного на пульте управления горелкой.
- Горелки без предварительного смешивания.
- Применяются для работы со всеми типами камеры сгорания.
- Шестеренчатый топливный насос высокого давления НШ10 (Россия) на комбинированных горелках.
- Возможность наиболее полного сжигания газа с помощью электронного регулирования соотношения количества воздуха и газа.
- Автоматическое перекрытие доступа воздуха в топку при остановке работы горелки.
- Возможно исполнение газовой рампы с резьбовым или фланцевым соединением.
- Максимальное давление газа перед горелкой до 300 мбар. или до 500 мбар.
- Регулирование расхода воздуха при минимальном и максимальном режиме работы электрическим сервоприводом.
- Горелка оборудована крепежным фланцем и уплотнительной прокладкой, а так же газовой рампой.
- Состав газовой рампы: регулировочный, рабочий и предохранительный клапан, блок контроля герметичности клапанов, реле минимального и максимального давления газа, регулятор давления и фильтр.
IL-3, IL-5, 7, 8, 9, 10 — тип горелки
G — вид топлива (газ)
GL — вид топлива (газ/дизель)
GS — вид топлива (газ/мазут)
GST — вид топлива (газ/нефть)
М — модуляционная
K, D, Dmax — длина горелочной трубы
| IL-GM | Тепловая мощность | Расход топлива, газ | Потребляемая электрическая мощность IL-G не более | Мощность электро-двигателя | Вес без газовой рампы, не более |
|---|---|---|---|---|---|
| IL-3GM | 100-700 кВт/ч | 20-70 м³/час | 0,9 кВт | 0,75 кВт | 56 кг |
| IL-5GM | 400-1200 кВт/ч | 41-125 м³/час | 1,7 кВт | 1,5 кВт | 62 кг |
| IL-7GM | 600-1800 кВт/ч | 62-187 м³/час | 3,2 кВт | 3 кВт | 108 кг |
| IL-8GM | 700-3000 кВт/ч | 73-312 м³/час | 4,2 кВт | 4 кВт | 113 кг |
| IL-9GM | 1000-4000 кВт/ч | 104-417 м³/час | 5,7 кВт | 5,5 кВт | 208 кг |
| IL-10GM | 1200-6000 кВт/ч | 125-620 м³/час | 15,2 кВт | 15 кВт | 208 кг |
| IL-GLM | Тепловая мощность | Расход топлива, газ | Расход топлива, дизель | Потребляемая электрическая мощность, не более | Мощность электро-двигателя | Вес без газовой рампы, не более |
|---|---|---|---|---|---|---|
| IL-5GLM | 400-1200 кВт/ч | 41-125 м³/час | 39-101 кг/час | 2,9 кВт | 1,5 кВт | 62 кг |
| IL-7GLM | 600-1800 кВт/ч | 62-187 м³/час | 50-152 кг/час | 4,4 кВт | 3 кВт | 108 кг |
| IL-8GLM | 700-3000 кВт/ч | 73-312 м³/час | 59-253 кг/час | 5,4 кВт | 4 кВт | 113 кг |
| IL-9GLM | 1000-4000 кВт/ч | 104-417 м³/час | 85-337 кг/час | 7,3 кВт | 5,5 кВт | 208 кг |
| IL-10GLM | 1200-6000 кВт/ч | 125-620 м³/час | 101-506 кг/час | 15,2 кВт | 15 кВт | 208 кг |
| IL-GS | Тепловая мощность | Расход топлива, газ | Расход топлива, мазут | Потребляемая электрическая мощность, не более | Мощность электро-двигателя | Вес без газовой рампы, не более |
|---|---|---|---|---|---|---|
| IL-5GSM | 400-1200 кВт/ч | 41-125 м³/час | 40-107 кг/час | 2,9 кВт | 1,5 кВт | 62 кг |
| IL-7GSM | 600-1800 кВт/ч | 62-187 м³/час | 54-161 кг/час | 4,4 кВт | 3 кВт | 108 кг |
| IL-8GSM | 700-3000 кВт/ч | 73-312 м³/час | 63-270 кг/час | 5,4 кВт | 4 кВт | 113 кг |
| IL-9GSM | 1000-4000 кВт/ч | 104-417 м³/час | 90-359 кг/час | 7,3 кВт | 5,5 кВт | 208 кг |
| IL-10GSM | 1200-6000 кВт/ч | 125-620 м³/час | 107-538 кг/час | 12,6 кВт | 15 кВт | 208 кг |
| IL-GST | Тепловая мощность | Расход топлива, газ | Расход топлива, мазут | Потребляемая электрическая мощность, не более | Мощность электро-двигателя | Вес без газовой рампы, не более |
|---|---|---|---|---|---|---|
| IL-5GSTM | 400-1200 кВт/ч | 41-125 м³/час | 39-107 кг/час | 2,9 кВт | 1,5 кВт | 62 кг |
| IL-7GSTM | 600-1800 кВт/ч | 62-187 м³/час | 54-161 кг/час | 4,4 кВт | 3 кВт | 108 кг |
| IL-8GSTM | 700-3000 кВт/ч | 73-312 м³/час | 63-265 кг/час | 5,4 кВт | 4 кВт | 113 кг |
| IL-9GSTM | 1000-4000 кВт/ч | 104-417 м³/час | 90-359 кг/час | 7,3 кВт | 5,5 кВт | 208 кг |
| IL-10GSTM | 1200-6000 кВт/ч | 125-620 м³/час | 107-538 кг/час | 12,6 кВт | 15 кВт | 208 кг |
Габаритные размеры (мм)
| Тип горелки | А | В* | B1 | B2* | С | d | К | D | Dmax | F | ØG | ØН | N | L | М |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IL-3GM | 840 | 525 | 300 | 225 | 310 | 160 | 165 | 255 | 350 | 550 | 130 | 200-240 | 75 | 141-170 | М10 |
| IL-5G | 990 | 680 | 420 | 260 | 370 | 180 | 220 | 300 | 500 | 640 | 184 | 234 | 120 | 165 | М12 |
| IL-7G | 1090 | 780 | 430 | 350 | 400 | 200 | 300 | 400 | 500 | 730 | 188 | 260-310 | 100 | 184-219 | М12 |
| IL-8G | 1090 | 780 | 430 | 350 | 400 | 240 | 300 | 400 | 500 | 730 | 188 | 260-310 | 100 | 184-219 | М12 |
| IL-9G | 1265 | 930 | 540 | 390 | 495 | 240 | 300 | 400 | 500 | 840 | 246 | 330-380 | 115 | 233-269 | М16 |
| IL-10G | 1275 | 1060 | 625 | 435 | 490 | 300 | 300 | 400 | 500 | 870 | 270 | 340-390 | 135 | 240-276 | М16 |
* Для комбинированных горелок +80 мм к габаритному размеру

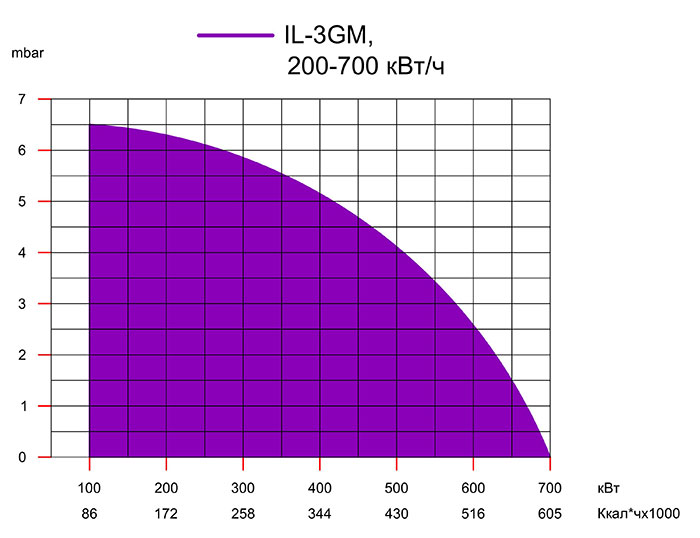

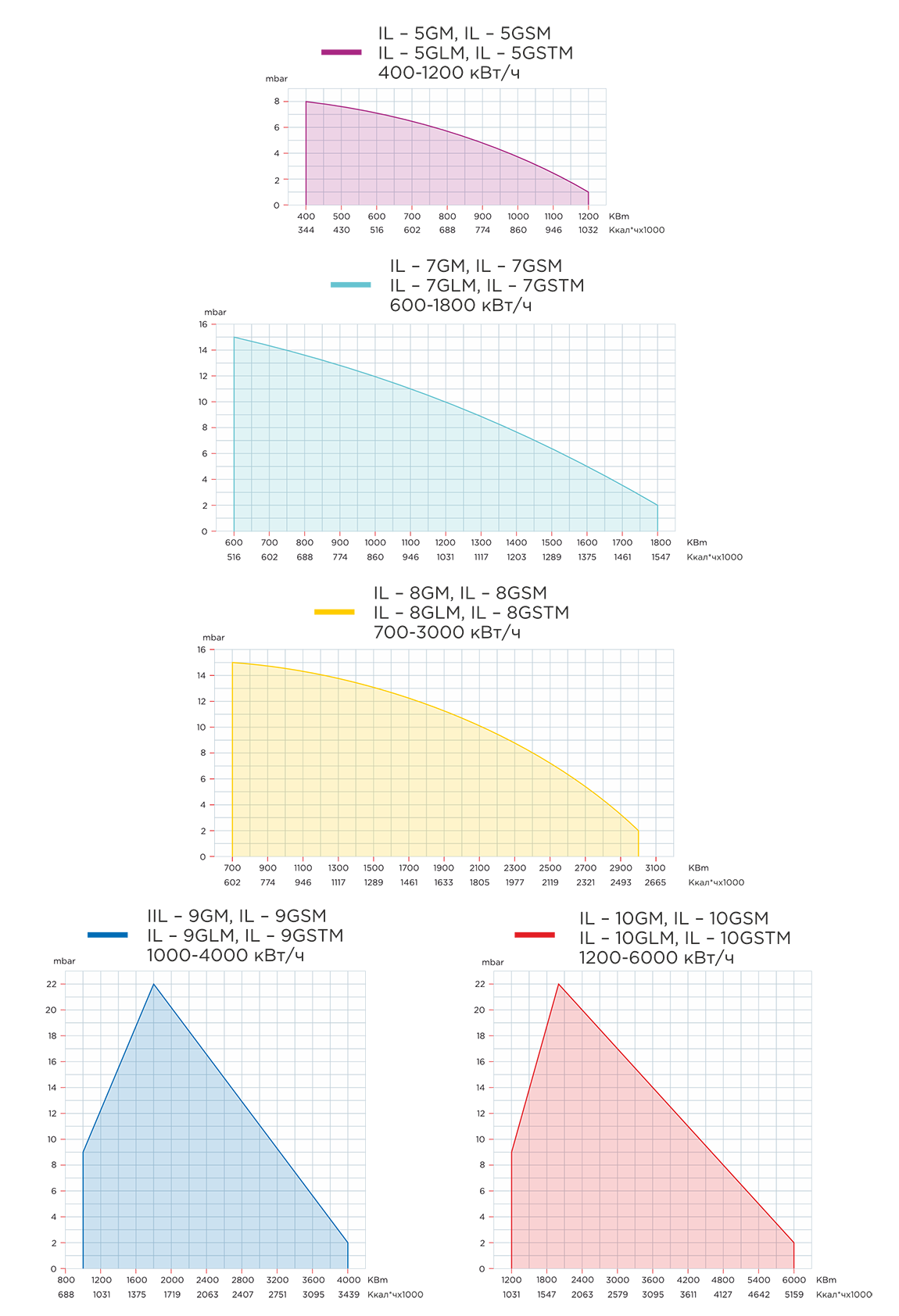

Диаграммы мощности
КОМПЛЕКТАЦИЯ ГОРЕЛОК СЕРИЙНО
Корпус горелки, крышка корпуса, ответный поворотный фланец горелки, фланцевое уплотнение, электродвигатель горелки, вентиляторное колесо, система газовых соленоидных клапанов, топливный узел горелки для лёгкого жидкого вида топлива и форсунки (для IL-GL), пульт управления с автоматом горения, труба горелочная с турбулятором, воздушная заслонка с сервоприводом регулятора воздуха (для одноступенчатых горелок без сервопривода), сервоприводы газового дросселя, сервопривод регулятора жидкого топлива (для GLM), трансформатор розжига, кабели зажигания, электроды зажигания, датчик пламени, внешняя насосная станция (насос НШ), топливные шланги, редукционный клапан, манометр, фильтр газовый, датчик минимального и максимального давления газа, электромагнитный клапан, контроль герметичности клапанов (свыше 1200 кВт).
ВОЗМОЖНА ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- фланец переходной одинарный
- фланец переходной двойной
- фланец переходной теплоизолированный
- нестандартное исполнение длины горелочной трубы
- регулятор давления газа
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
- Топливо используемое для сжигания в горелках: ГОСТ 5542-2014 «Газы горючие природные для промышленного и коммунально-бытового назначения», ГОСТ 305-2013 «Топливо дизельное»
- Напряжение питания, номинальное: 220-380 В, 50 Гц
- Величина выбросов оксидов азота и монооксида углерода не превышает установленных техническим регламентом РФ норм и составляет: NOx≤85 мг/кВт ч; СО≤50 мг/кВт ч.
- Уровень шума 60-70 дБ

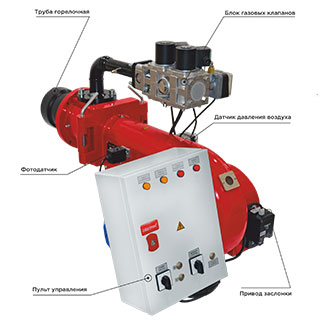

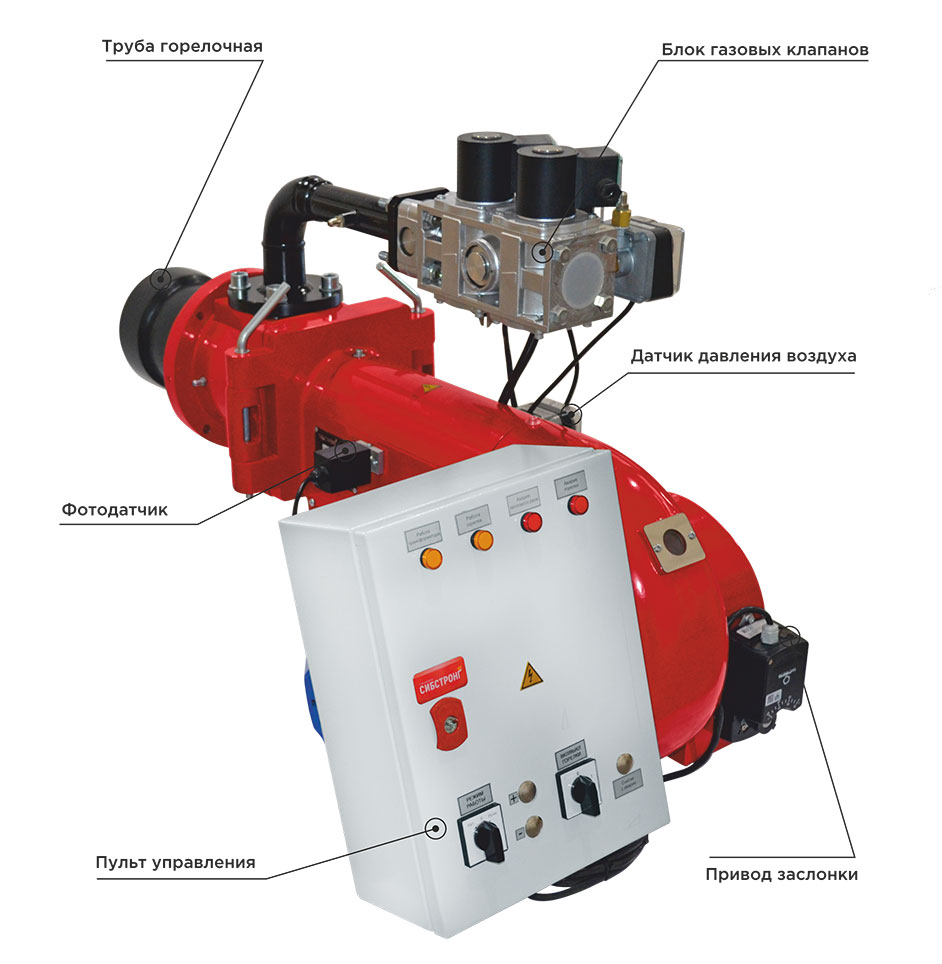

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
- Корпус горелки из сплава алюминия.
- Высокоэффективный вентилятор повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
- Воздухозаборник с устройством регулировки потока воздуха.
- Один трёхфазный электродвигатель приводит в действие вентилятор, второй топливный насос.
- Один электрический сервопривод с механическим кулачковым механизмом для регулирования соотношения воздуха и топлива на ступенчатых горелках и два сервопривода с электронным управлением на модуляционных горелках.
- Блок автоматического контроля и управления горелкой.
- Контроль наличия пламени обеспечивает фотодатчик и датчик инфракрасного излучения.
- Реле давления воздуха.
- Пульт управления включает: переключатели старт/стоп, индикаторы работы и блокировки горелки.
- Клеммный блок для подвода электропитания и подключения термостатов для управления горелкой 1- ой и 2-ой ступени или подключения регулятора мощности.
- Степень пылевлагозащиты горелки IР40.
Принципиальные схемы подключения газовой рампы

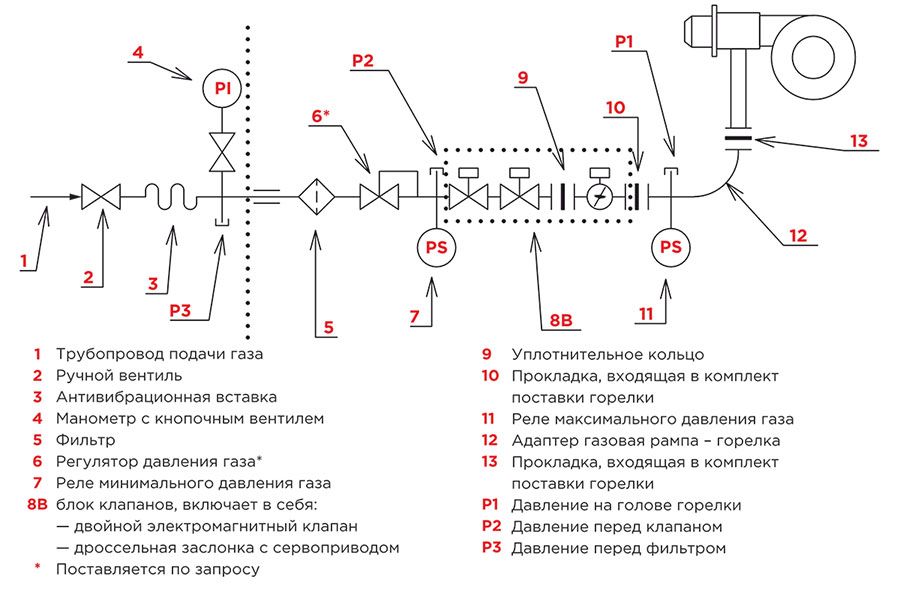

Горелки типа IL-5G

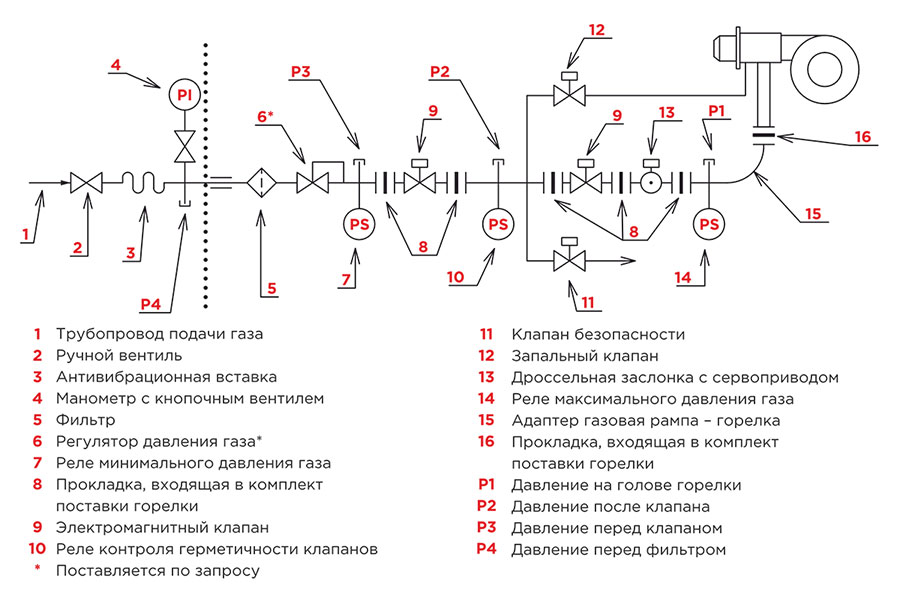

Горелки типа IL-7,8,9,10G
